Квадратни фланцови тела (UCF)
Квадратните фланцови тела от серия UCF са основен елемент в сглобките, изискващи страничен монтаж към равни повърхности. Поддържаме постоянна складова наличност в Плевен от модели UCF201 до UCF215, включващи висококачествени вложки от SKF, INA и FKL. Всеки възел се доставя окомплектован и готов за инсталация в индустриални машини, конвейери и селскостопанска техника. При спешни случаи – блокирала машина или производствена линия – осигуряваме експресна доставка до 24 часа. Свържете се с нас на 0885 120 560 за консултация или поръчка чрез Viber/WhatsApp.
Бърза поръчка по WhatsApp
Техническа спецификация

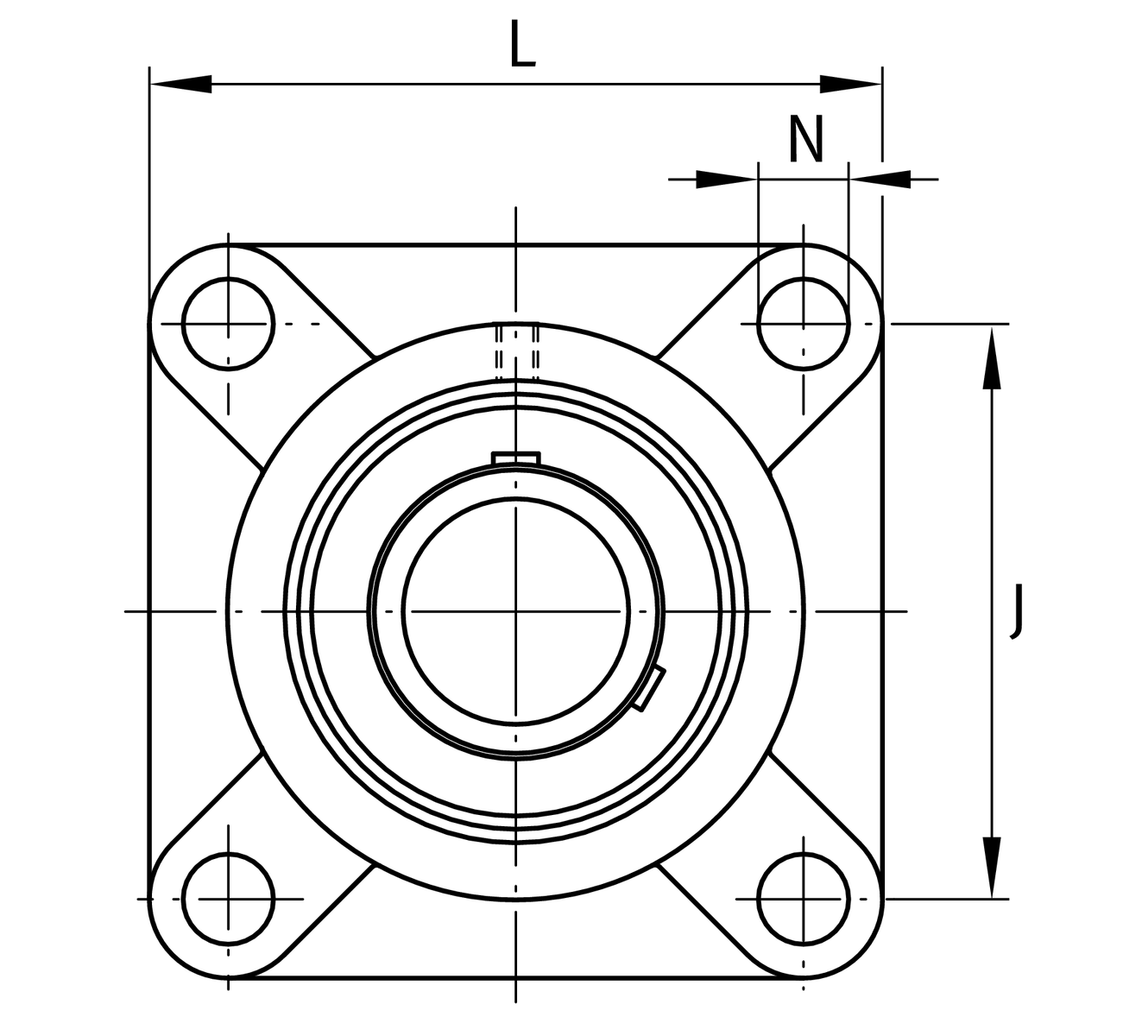

Конструкцията на серия UCF включва четириболтов квадратен фланец, който осигурява максимална стабилност и равномерно разпределение на натоварването върху монтажната плоча. Корпусите са изработени от чугун с висока якост, устойчив на механични вибрации и динамични напрежения. Сферичната външна повърхност на лагерната вложка позволява компенсиране на първоначалното несъосие при монтаж. При проектиране на вашия възел, вземете предвид разстоянието между центровете на крепежните отвори (J) и общия габарит (L), показани на приложената техническа схема.
Всички модели — 15 артикула
| Модел | d (мм) | J (мм) | L (мм) | Болт |
|---|---|---|---|---|
| UCF201 | 12 | 64 | 86 | M10 |
| UCF202 | 15 | 64 | 86 | M10 |
| UCF203 | 17 | 64 | 86 | M10 |
| UCF204 | 20 | 64 | 86 | M10 |
| UCF205 | 25 | 70 | 95 | M10 |
| UCF206 | 30 | 80 | 108 | M10 |
| UCF207 | 35 | 90 | 117 | M12 |
| UCF208 | 40 | 102 | 130 | M14 |
| UCF209 | 45 | 105 | 137 | M14 |
| UCF210 | 50 | 111 | 143 | M14 |
| UCF211 | 55 | 130 | 162 | M16 |
| UCF212 | 60 | 143 | 175 | M16 |
| UCF213 | 65 | 149 | 187 | M16 |
| UCF214 | 70 | 152 | 193 | M16 |
| UCF215 | 75 | 159 | 200 | M16 |

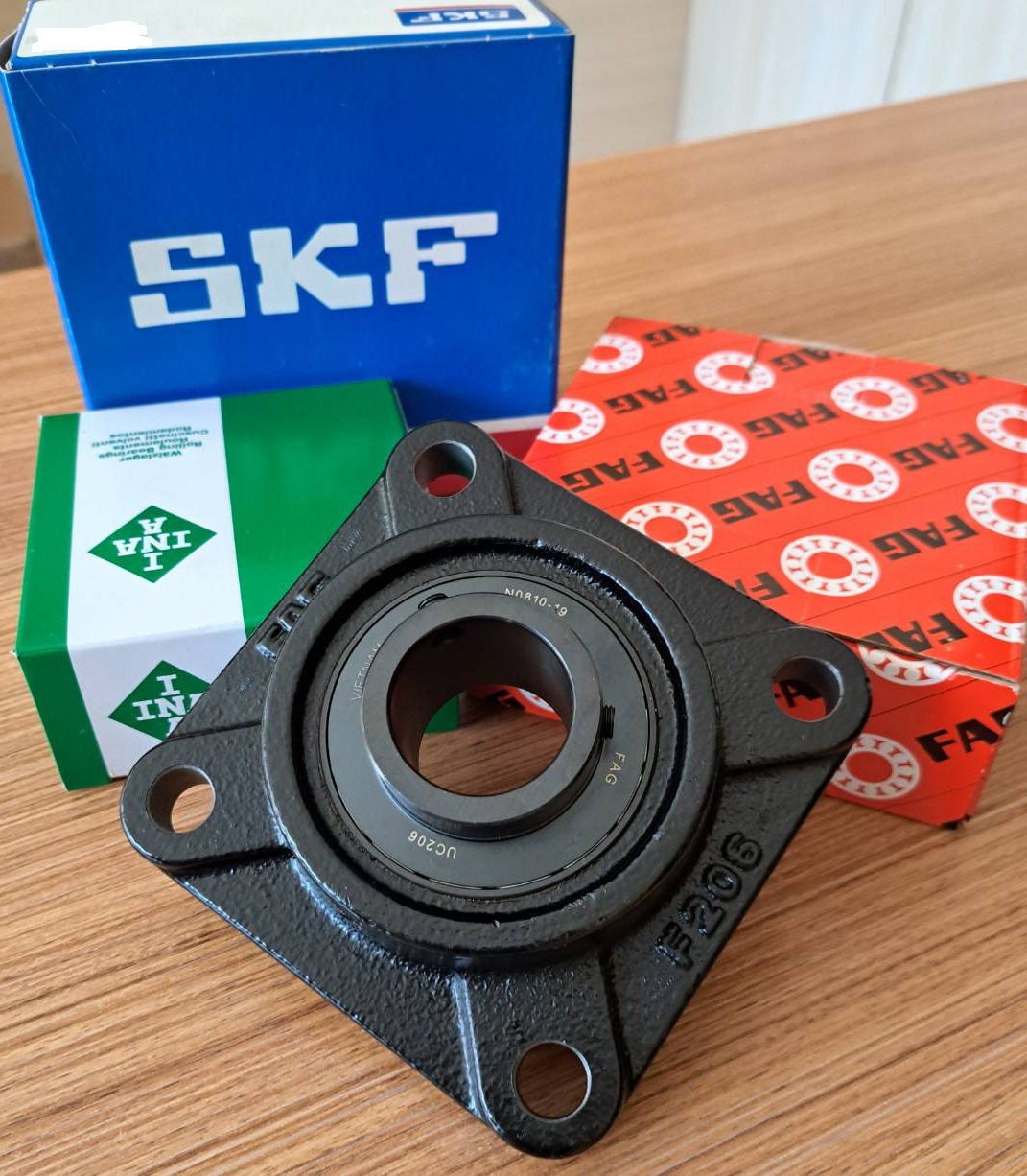

Оригинални продукти от водещи производители
Не намирате нужния модел?
Изпратете ни снимка или номер по Viber — ще проверим наличността и ще ви предложим цена до края на деня.
