Кръгли фланцови тела (UCFC)

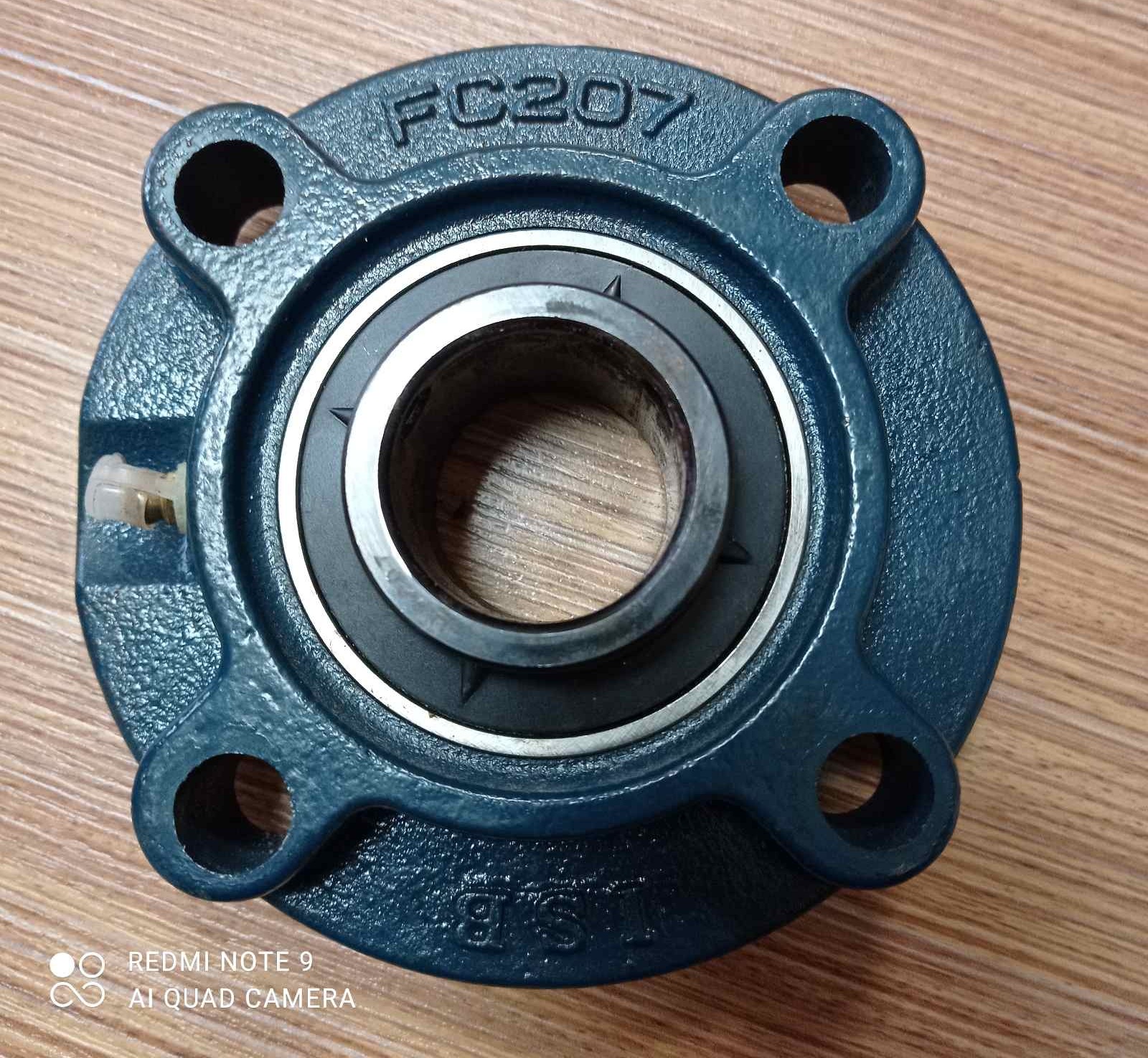

Серията кръгли фланцови тела UCFC се отличава със своя специфичен дизайн, позволяващ лесно центриране на вала при монтаж в отвор. В „МАКАЯ“ ЕООД поддържаме постоянна наличност в Плевен от модели UCFC201 до UCFC215, окомплектовани с надеждни Y-лагери от SKF, INA и FKL. Този тип корпуси са идеални за приложения, където се изисква висока точност на позициониране на лагерния възел. При аварийна нужда осигуряваме експресна доставка до 24 часа. За консултации относно размери и наличност, свържете се с нас на 0885 120 560.
Бърза поръчка по WhatsApp
Техническа спецификация

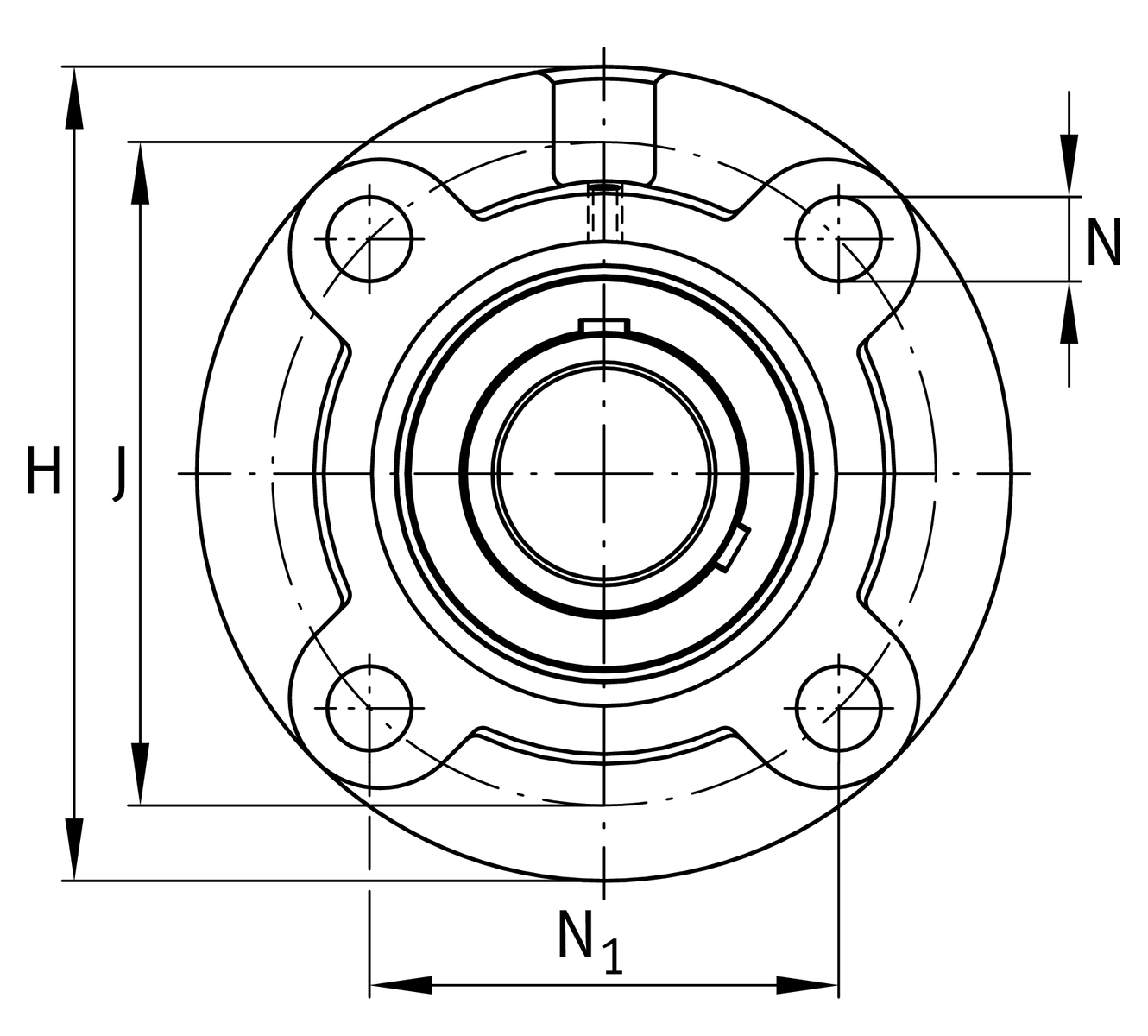

Конструкцията на серия UCFC включва кръгъл корпус с пилотен фланец, който улеснява прецизното подравняване на вала спрямо монтажната повърхност. Изработени от високоякостен чугун, тези тела гарантират отлична устойчивост на натоварвания и вибрации в тежка индустриална среда. Сферичната външна повърхност на вложката позволява самонастройване при монтажни несъосия. За правилно проектиране на възела, използвайте приложената техническа схема за справка с диаметъра на пилотния отвор (H) и разположението на крепежните елементи.
Всички модели — 15 артикула
| Модел | d (мм) | J (мм) | H (мм) | Болт |
|---|---|---|---|---|
| UCFC201 | 12 | 78 | 100 | M10 |
| UCFC202 | 15 | 78 | 100 | M10 |
| UCFC203 | 17 | 78 | 100 | M10 |
| UCFC204 | 20 | 78 | 100 | M10 |
| UCFC205 | 25 | 90 | 115 | M10 |
| UCFC206 | 30 | 100 | 125 | M10 |
| UCFC207 | 35 | 110 | 135 | M12 |
| UCFC208 | 40 | 120 | 145 | M14 |
| UCFC209 | 45 | 132 | 160 | M14 |
| UCFC210 | 50 | 138 | 165 | M14 |
| UCFC211 | 55 | 150 | 185 | M16 |
| UCFC212 | 60 | 160 | 195 | M16 |
| UCFC213 | 65 | 170 | 205 | M16 |
| UCFC214 | 70 | 177 | 215 | M16 |
| UCFC215 | 75 | 184 | 220 | M16 |
Оригинални продукти от водещи производители
Не намирате нужния модел?
Изпратете ни снимка или номер по Viber — ще проверим наличността и ще ви предложим цена до края на деня.
