Фланцови тела тип ромб (UCFL)

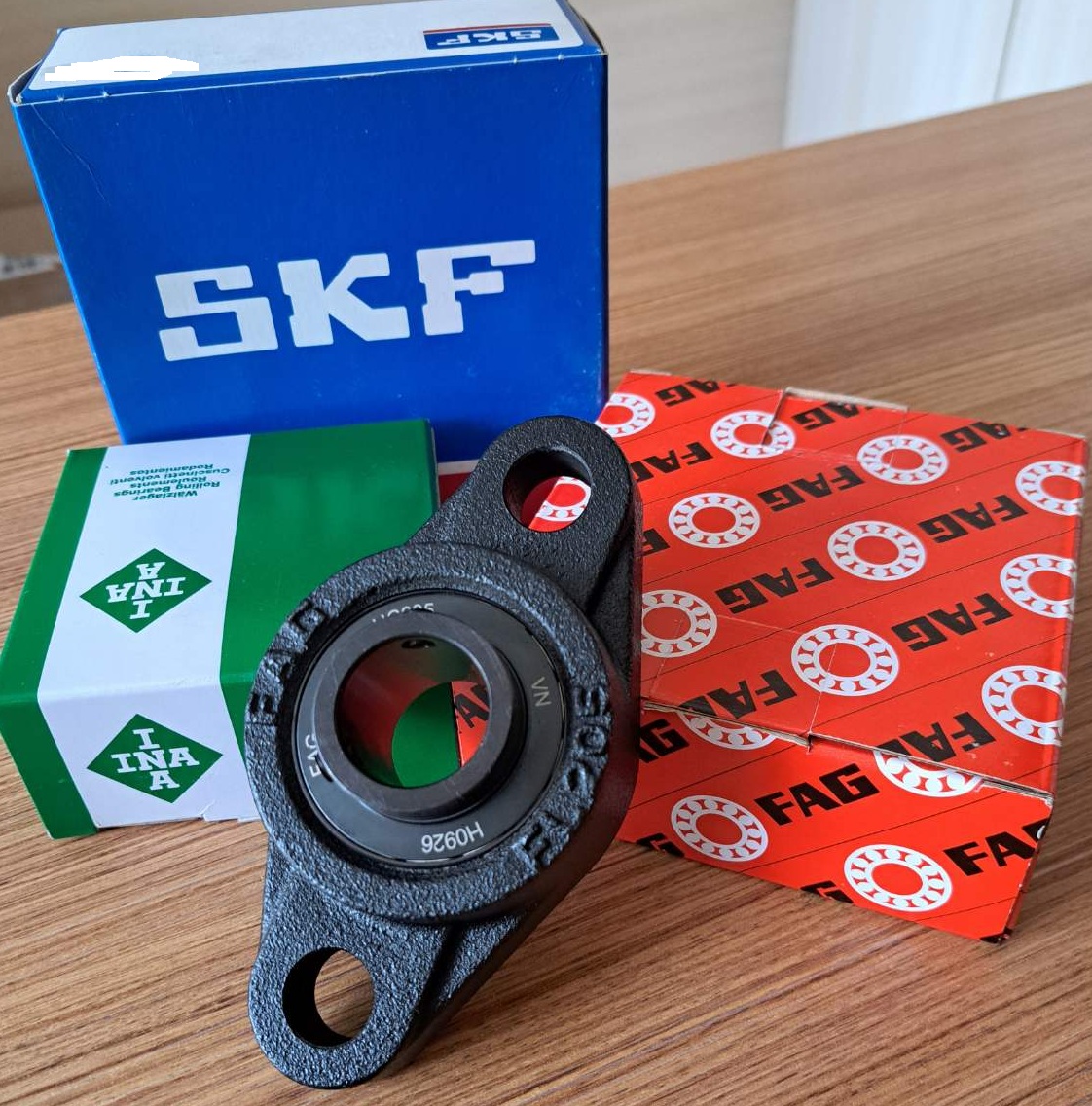

Фланцовите тела от серия UCFL са проектирани за монтаж в ограничени пространства, където конструкцията изисква компактен двуболтов захват. В „МАКАЯ“ ЕООД поддържаме постоянна наличност в Плевен от модели UCFL201 до UCFL215, окомплектовани с надеждни Y-лагери от лидерите SKF, INA и FKL. Всеки възел е напълно готов за интегриране в транспортни механизми и селскостопански агрегати. Осигуряваме експресна доставка до 24 часа при аварийна ситуация. За консултация относно избора на размер, свържете се с нас на 0885 120 560.
Бърза поръчка по WhatsApp
Техническа спецификация

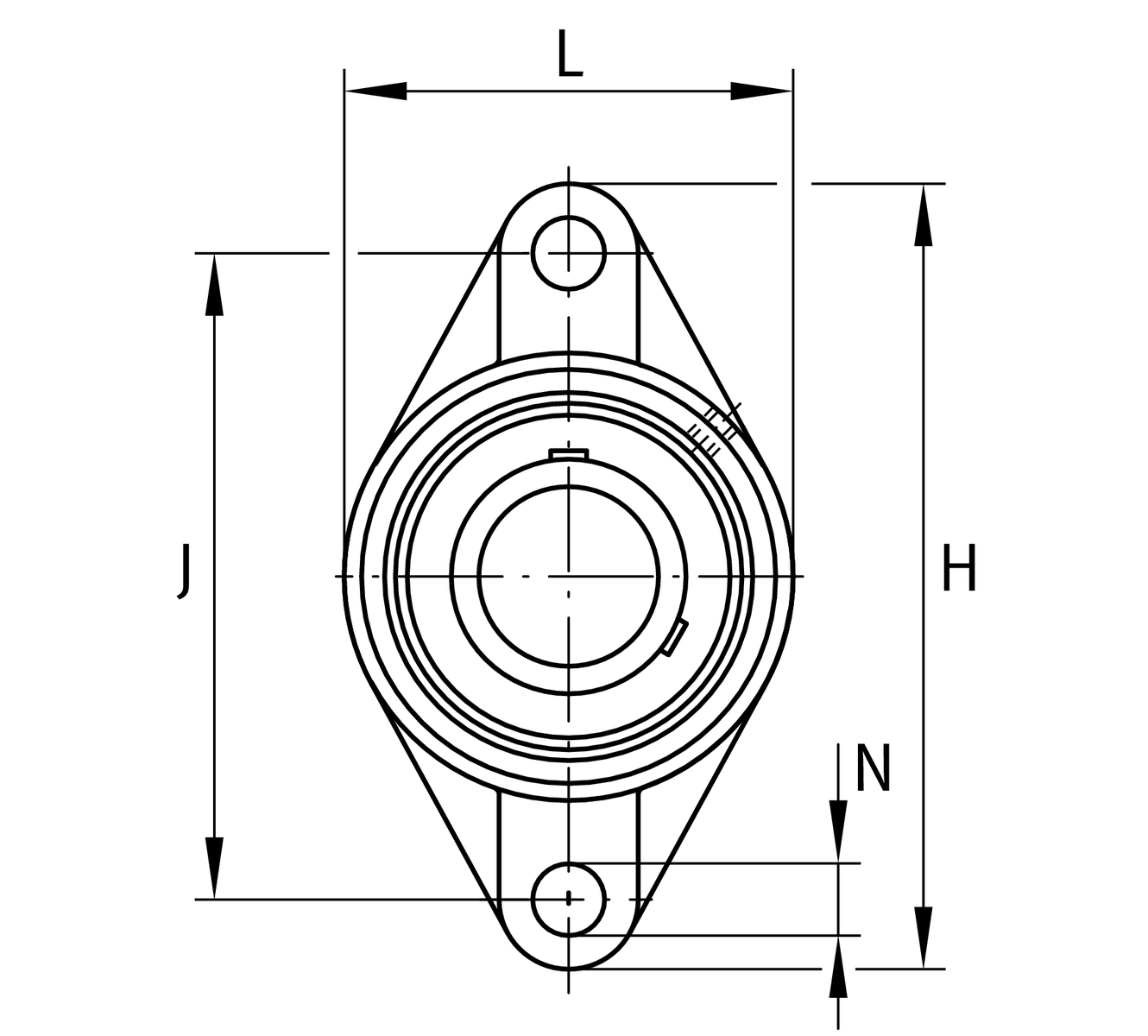

Серията UCFL включва корпус с форма на ромб и два монтажни отвора, което позволява прецизен монтаж върху тесни рамки и профили. Корпусът е отлят от висококачествен чугун, гарантиращ устойчивост на механични вибрации и динамични натоварвания в индустриална среда. Сферичната външна повърхност на лагерната вложка осигурява самонастройване при несъосие на вала. При проектиране, използвайте техническата схема за справка с размерите на монтажните отвори (N), разстоянието между тях (J) и общата височина на корпуса (L).
Всички модели — 15 артикула
| Модел | d (мм) | J (мм) | L (мм) | Болт |
|---|---|---|---|---|
| UCFL201 | 12 | 90 | 113 | M10 |
| UCFL202 | 15 | 90 | 113 | M10 |
| UCFL203 | 17 | 90 | 113 | M10 |
| UCFL204 | 20 | 90 | 113 | M10 |
| UCFL205 | 25 | 99 | 130 | M10 |
| UCFL206 | 30 | 117 | 148 | M10 |
| UCFL207 | 35 | 130 | 161 | M12 |
| UCFL208 | 40 | 144 | 175 | M14 |
| UCFL209 | 45 | 148 | 188 | M14 |
| UCFL210 | 50 | 157 | 197 | M14 |
| UCFL211 | 55 | 184 | 224 | M16 |
| UCFL212 | 60 | 202 | 250 | M16 |
| UCFL213 | 65 | 210 | 258 | M16 |
| UCFL214 | 70 | 212 | 265 | M16 |
| UCFL215 | 75 | 216 | 275 | M16 |
Оригинални продукти от водещи производители
Не намирате нужния модел?
Изпратете ни снимка или номер по Viber — ще проверим наличността и ще ви предложим цена до края на деня.
