FLAN Oval (PFL / MST / FLAN..-MST)

Овални пресвани ламаринени тела (FLAN / PFL / MST)

Овални щамповани стоманени фланци с 2 отвора за Y-лагери на склад в гр. Плевен с експресна доставка.

Складова наличност на овални ламаринени тела FLAN в Плевен

Спецификации

Конструкция, размери и инженерни предимства

Овалните ламаринени тела (серии PFL / MST / FLAN..-MST) се състоят от две окомплектовани половини от галванично поцинкована стомана. Компактният им дизайн с 2 крепежни отвора е специално проектиран за монтаж в ограничени пространства, където традиционните чугунени фланци са твърде обемни.

Кодът на тялото (напр. FLAN 52-MST или PFL 205) съответства на външния диаметър D на вграждания Y-лагер (D = 52 mm), независимо от диаметъра на вала. Двата квадратни отвора (N) са оразмерени за крепежни болтове с квадратна шийка за предотвратяване на превъртането при стягане. Консултация за размери: Viber/WhatsApp 0885 120 560.

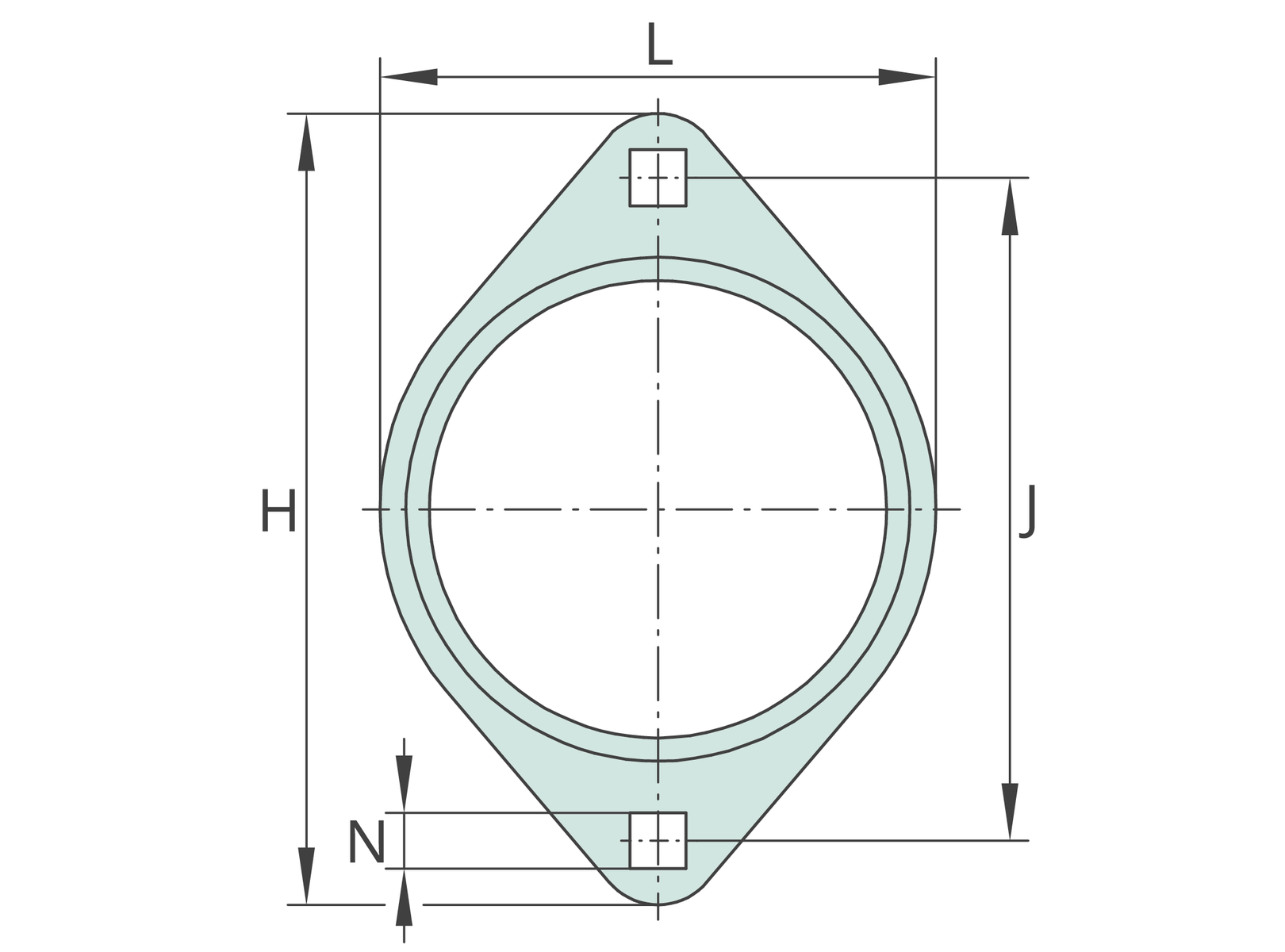

Чертеж на овално ламаринено тяло FLAN с означени размери H, L, J и N

Размерна таблица

Всички модели — 8 артикула

8 модела

Модел	Ø на лагера D	SKF / PEER	INA / FAG	H (мм)	L (мм)	J (мм)	N (мм)
FLAN 40-MST	40 mm	PFL 203 / PFL 40	FLAN40-MST / MST 40	81.0 mm	59.0 mm	63.5 mm	7.1 mm
FLAN 47-MST	47 mm	PFL 204 / PFL 47	FLAN47-MST / MST 47	91.0 mm	67.0 mm	71.5 mm	8.7 mm
FLAN 52-MST	52 mm	PFL 205 / PFL 52	FLAN52-MST / MST 52	95.2 mm	71.0 mm	76.2 mm	8.7 mm
FLAN 62-MST	62 mm	PFL 206 / PFL 62	FLAN62-MST / MST 62	112.7 mm	84.0 mm	90.5 mm	10.5 mm
FLAN 72-MST	72 mm	PFL 207 / PFL 72	FLAN72-MST / MST 72	122.2 mm	94.0 mm	100.0 mm	10.5 mm
FLAN 80-MST	80 mm	PFL 208 / PFL 80	FLAN80-MST / MST 80	148.0 mm	106.0 mm	119.0 mm	13.5 mm
FLAN 85-MST	85 mm	PFL 209 / PFL 85	FLAN85-MST / MST 85	150.0 mm	110.0 mm	120.6 mm	13.5 mm
FLAN 90-MST	90 mm	PFL 210 / PFL 90	FLAN90-MST / MST 90	155.0 mm	115.0 mm	127.0 mm	13.5 mm
