FLAN Round (PF / MSB / FLAN..-MSB)
Кръгли пресвани ламаринени тела (FLAN / PF / MSB)
Кръгли щамповани стоманени фланци с 3 отвора за Y-лагери на склад в гр. Плевен с бърза доставка.
Спецификации
Конструкция, размери и инженерни предимства
Кръглите ламаринени тела (серии PF / MSB / FLAN..-MSB) са сглобени от две окомплектовани половини от галванично поцинкована стомана. Триточковият монтаж с 3 болта осигурява отлично разпределение на натоварването и висока коравина при леки до средни индустриални и агро приложения.
Кодът на тялото (напр. FLAN 52-MSB или PF 205) съответства директно на външния диаметър D на вграждания Y-лагер (в случая D = 52 mm), независимо дали лагерът е с метричен или инчов вътрешен отвор. Трите квадратни отвора са оразмерени за крепежни болтове с квадратна шийка. За въпроси или консултация относно точния размер свържете се с нас на Viber/WhatsApp: 0885 120 560.
Размерна таблица
Всички модели — 11 артикула
11 модела

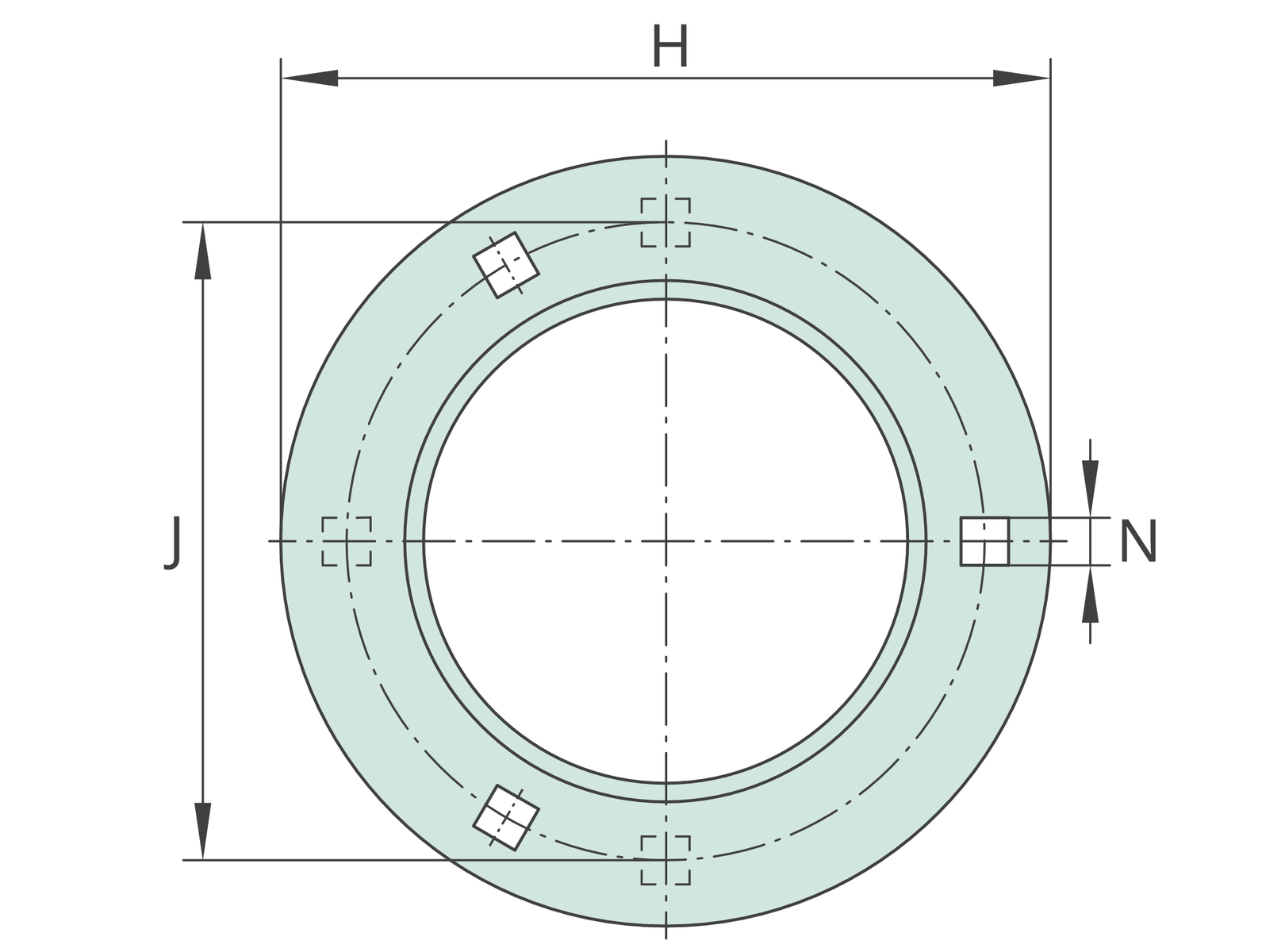

| Модел | Ø на лагера D | SKF / PEER | INA / FAG | H (мм) | J (мм) | N (мм) |
|---|---|---|---|---|---|---|
| FLAN 40-MSB | 40 mm | PF 203 / PF 40 | FLAN40-MSB / MSB 40 | 81.0 mm | 63.5 mm | 7.1 mm |
| FLAN 47-MSB | 47 mm | PF 204 / PF 47 | FLAN47-MSB / MSB 47 | 91.0 mm | 71.5 mm | 8.7 mm |
| FLAN 52-MSB | 52 mm | PF 205 / PF 52 | FLAN52-MSB / MSB 52 | 95.2 mm | 76.2 mm | 8.7 mm |
| FLAN 62-MSB | 62 mm | PF 206 / PF 62 | FLAN62-MSB / MSB 62 | 112.7 mm | 90.5 mm | 10.5 mm |
| FLAN 72-MSB | 72 mm | PF 207 / PF 72 | FLAN72-MSB / MSB 72 | 122.2 mm | 100.0 mm | 10.5 mm |
| FLAN 80-MSB | 80 mm | PF 208 / PF 80 | FLAN80-MSB / MSB 80 | 148.0 mm | 119.0 mm | 13.5 mm |
| FLAN 85-MSB | 85 mm | PF 209 / PF 85 | FLAN85-MSB / MSB 85 | 150.0 mm | 120.6 mm | 13.5 mm |
| FLAN 90-MSB | 90 mm | PF 210 / PF 90 | FLAN90-MSB / MSB 90 | 155.0 mm | 127.0 mm | 13.5 mm |
| FLAN 100-MSB | 100 mm | PF 211 / PF 100 | FLAN100-MSB / MSB 100 | 171.0 mm | 140.0 mm | 13.5 mm |
| FLAN 110-MSB | 110 mm | PF 212 / PF 110 | FLAN110-MSB / MSB 110 | 185.0 mm | 152.4 mm | 15.0 mm |
| FLAN 120-MSB | 120 mm | PF 213 / PF 120 | FLAN120-MSB / MSB 120 | 200.0 mm | 165.0 mm | 15.0 mm |
