FLAN Triangular (PFT / FNC / FLAN..-FNC)

Триъгълни пресвани ламаринени тела (PFT / FNC)

Триъгълни щамповани стоманени фланци с 3 отвора за Y-лагери на склад в гр. Плевен с експресна доставка.

Складова наличност на триъгълни ламаринени тела FLAN в Плевен

Спецификации

Конструкция, размери и инженерни предимства

Триъгълните ламаринени тела (серии PFT / FNC / FLAN..-FNC) се сглобяват от две половини от галванично поцинкована стомана. Триточковата фиксация осигурява значително по-висока стабилност срещу усукване и вибрации в сравнение с овалните 2-отворни фланци, като същевременно запазва ниското тегло и минималните габарити.

Означението на тялото (напр. PFT 205 или FNC 52) съответства на външния диаметър D на вграждания Y-лагер (D = 52 mm). Трите квадратни отвора (N) са оразмерени за стандартни крепежни болтове с квадратна шийка, предотвратяващи превъртането при затягане. Бърза консултация и поръчка: Viber/WhatsApp 0885 120 560.

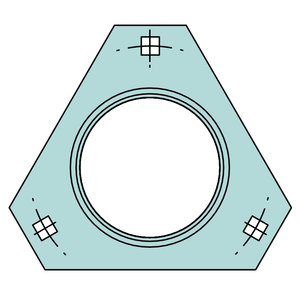

Чертеж на триъгълно ламаринено тяло FLAN с означени размери H, L, J и N

Размерна таблица

Всички модели — 8 артикула

8 модела

Модел	Ø на лагера D	SKF / PEER	INA / FAG	H (мм)	L (мм)	J (мм)	N (мм)
FLAN 40-FNC	40 mm	PFT 203 / PFT 40	FLAN40-FNC / FNC 40	81.0 mm	78.0 mm	63.5 mm	7.1 mm
FLAN 47-FNC	47 mm	PFT 204 / PFT 47	FLAN47-FNC / FNC 47	91.0 mm	86.0 mm	71.5 mm	8.7 mm
FLAN 52-FNC	52 mm	PFT 205 / PFT 52	FLAN52-FNC / FNC 52	95.2 mm	90.0 mm	76.2 mm	8.7 mm
FLAN 62-FNC	62 mm	PFT 206 / PFT 62	FLAN62-FNC / FNC 62	112.7 mm	106.0 mm	90.5 mm	10.5 mm
FLAN 72-FNC	72 mm	PFT 207 / PFT 72	FLAN72-FNC / FNC 72	122.2 mm	116.0 mm	100.0 mm	10.5 mm
FLAN 80-FNC	80 mm	PFT 208 / PFT 80	FLAN80-FNC / FNC 80	148.0 mm	136.0 mm	119.0 mm	13.5 mm
FLAN 85-FNC	85 mm	PFT 209 / PFT 85	FLAN85-FNC / FNC 85	150.0 mm	138.0 mm	120.6 mm	13.5 mm
FLAN 90-FNC	90 mm	PFT 210 / PFT 90	FLAN90-FNC / FNC 90	155.0 mm	144.0 mm	127.0 mm	13.5 mm
