Конусна втулка Taper Lock — Серия TB 2012

Конусните втулки Taper Lock (известни като TB втулки – напр. TB2012) осигуряват сигурно и прецизно центрирано куплиране на ремъчни шайби и зъбни колела към задвижващи валове без нужда от струговане. Изделията са изработени от висококачествен чугун и са оборудвани с готов шпонков канал и фиксиращи винтове за бърз монтаж. Поддържаме постоянни складови наличности в гр. Плевен с възможност за доставка от склад за 1 ден или експресна доставка за 24 часа при аварийна ситуация, като за бърза поръчка можете да се свържете с нас на тел. 0885 120 560.

Конусна втулка Optibelt Taper Lock 2012 в склада на МАКАЯ ЕООД Плевен

Спецификации

Техническа спецификация

Серията TB 2012 разполага с външен голям диаметър на конуса D1 = 70.0 mm и обща ширина L = 31.8 mm. Конструкцията превръща завиването на винтовете в мощно радиално притискане към вала, което елиминира луфтовете и предотвратява приплъзването при тежки динамични натоварвания. Осигуряваме квалифициран инженерингов подбор и доставка на водещи световни марки.

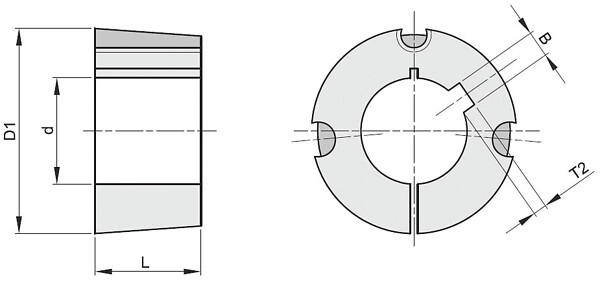

Технически чертеж на конусна втулка Taper Lock

Размерна таблица

Всички модели — 21 артикула

21 модела

Модел	Диаметър на отвора (d)	Ширина на шпонката (B)	Дължина (L)	Голям диаметър (D1)	Затягащи винтове
TB 2012-14	14 mm	5 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-16	16 mm	5 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-18	18 mm	6 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-19	19 mm	6 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-20	20 mm	6 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-22	22 mm	6 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-24	24 mm	8 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-25	25 mm	8 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-28	28 mm	8 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-30	30 mm	8 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-32	32 mm	10 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-35	35 mm	10 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-38	38 mm	10 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-40	40 mm	12 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-42	42 mm	12 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-45	45 mm	14 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-48	48 mm	14 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-50	50 mm	14 mm	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-1/2	12.70 mm (1/2")	1/8"	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-3/4	19.05 mm (3/4")	3/16"	31.8 mm	70.0 mm	2 x 7/16" BSW
TB 2012-1IN	25.40 mm (1")	1/4"	31.8 mm	70.0 mm	2 x 7/16" BSW
